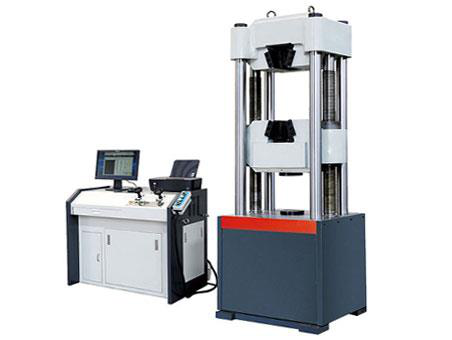

產品特點： Ø 結構緊湊：試驗機主機4立柱、2絲杠結構；液壓自動加緊裝置，安全可靠，杜絕打滑； 儀器主機配置安全防護罩，在實驗過程中，對操作人員起到安全防護作用； Ø 功能強大：電腦直接控制儀器，試驗結果以直觀的文字、曲線方式進行顯示，保存及打印，可進行多試驗結果對比； Ø 運行平穩：帶自鎖螺母于主機上部負荷傳感器及下部作動器活塞相連。
● 主要技術參數 1、最大試驗力： 1000kN； 2、試驗力測量范圍：20-1000kN； 3、試驗力示值精度： ±1%； 4、位移測量分辨力：0.01mm； 5、恒力、恒變形、恒位移控制范圍: 0.4%~100%FS 6、恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.5%以內 7、變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 8、活塞最大移動速度：70mm/min； 9、最大拉伸試驗空間：800mm(不包括活塞行程) 10、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30(粗牙、細牙另配) 11、圓試樣夾持直徑：φ26-φ40mm 12、壓盤尺寸：φ200 mm 13、活塞行程：200mm； 14、夾緊方式：液壓自動夾緊； 15、傳感器與放大器：油壓傳感器，放大器插裝在電腦里面。 ● 方案描述： ●主機： 主機采用油缸下置式主機，主機上部拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。 ●液壓系統： 1液壓原理 如下圖所示，為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓柱塞泵進入油路，流經10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
2.特點: 1）采用高壓柱塞泵噪音低、壓力平穩。 2）動力系統與操作臺一體化設計，便于操作，節省實驗空間。 3）表面經噴漆處理，外形美觀。 ●控制系統： 全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、活塞位移和試驗進程的四種閉環控制； 2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 ●控制軟件： 符合GB/T228-2010等三十多個國家標準有關規定 1、計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word所有報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線。 2、保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。 3、對于負荷通道可實現自動標示，直觀方便。 4、批量試驗可實現曲線的分層次顯示，曲線自動跟隨。 5、該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。 6、監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實時顯示。 7、軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。 8、結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。 9、可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。 10、曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。 11、結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。 12、力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。 13、數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。 14、軟件集成的部分國家標準或試驗方法
該套控制軟件現在已經集成了近200種國家標準或試驗方法，這么多國標可以滿足客戶的多方面試驗的需要，試驗方法可以根據客戶的需要隨時進行定制和更新，這樣可以為客戶帶來極大的使用方便。
15、數據查詢窗口
在這里可以對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到。
16、校準、修正以及檢定窗口
力值和變形可以進行校準、修正，以及檢定操作。
17、批量數據處理及批量報告打印窗口
在這里可以對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打印. |
